粉塵問題一直是困擾廣大帶式輸送機用戶的大難題，它污染環境、浪費能源、危害職工的身體健康。我們重點從粉塵產生的主要原因、粉塵治理方案的設計原則、整套優化解決方案三個方面來談?wù)劮蹓m治理。

粉塵產生的主要原因：

①溜槽內粉塵無序下落，物料相互撞擊，沖擊大、誘導風大、粉塵大。

②落料點不正造成膠帶重載跑偏，撒料。

③導料槽密封等級紙、磨損快，造成噴粉、撒料。

④膠帶清掃不徹底造成回程帶料或揚塵。

⑤尾部改向滾筒處通常揚塵嚴重。

⑥舊有除塵器除塵效果較差。

粉塵治理方案的設計原則

①減少物料與設備、物料與物料之間的撞擊，從源頭上減少粉塵的產生。

②降低轉運系統內的誘導風，降低導料槽內風速和壓力，減少粉塵的擴散。

③提高導料槽的密封等級，減少粉塵的外溢。

④增加小型噴霧、布袋除塵器、干霧抑塵等設備提高除塵效果。

整套優化解決方案：

        1. 使用曲線溜槽，從根本上解決轉載點沖擊和誘導風的問題，抑制粉塵的產生。溜槽本體采用流線型設計，截面為八邊形結構，保證物料流以匯集的、規律化的狀態沿壁流動，而非分散的、自由下落，物料對中性好；保證物料下落過程更加平穩、流暢，防止紊流。

       2. 頭部漏斗內安裝頭部導料匙，頭部導料匙通過3D繪圖軟件自動生成不同速度理論拋物線，設計導料匙在不同速度時以較小的切入角進入導料擋板，沖擊小，抑制粉塵，設備磨損小，。U型截面，弧形結構，更好地貼合物料運動軌跡，集中有效匯集物料，減少物料無序墜落，減小物料的相互撞擊，從源頭上減少粉塵的產生。

       3. 曲線溜槽給料匙采用向前擴容收口結構設計，并深入導料匙內部，與皮帶理論面150mm左右， 充分控制物料的流動速度，保證物料落在膠帶時的速度及方向和膠帶運行相似，實現物料的軟著陸，減少與膠帶的相對摩擦，從而減小對皮帶的沖擊，抑制誘導風，降低粉塵等。

 4. 導料槽是根據空氣動力學、流體力學、能量守恒原理，采用壓力平衡和密閉循環方式，降低導料槽內氣流的壓力，通過多級抑塵、除塵、泄壓系統的協調工作，實現了含塵氣流的閉路良性循環、沉降，使粉塵能量衰竭落回皮帶，避免了粉塵外溢污染工作環境。無動力除塵裝置無占地、無電力消耗、無二次污染、維護費低。

 5. 托板組件，間隔布置于兩托輥之間，提供給膠帶良好的支撐，防止膠帶抖動，提高膠帶與裙板的密封性能，防止粉塵外泄。

 6. 緩沖泄壓箱，內部泄壓布袋采用PTEF微孔覆膜復合濾袋，具有透氣性好、耐腐蝕，容易剝離粉塵等優良性能。安裝在落料點前部，降低落料點處誘導風形成的壓力，同時具備氣塵分離的功能，布袋在誘導風作用下，形成“鼓脹收縮”效應，達到自清潔功能。

 7.加裝塵氣分離室，能充分釋放導料槽內正壓，使導料槽內部與外界氣壓趨于平衡，衰減誘導風風速，沉降粉塵。

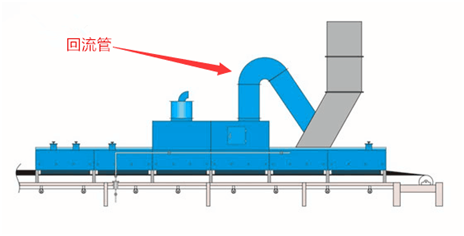

 8. 回流管設置在導料槽上方和落料管之間，三者之間形成渦流效應，形成內部密路循環。含塵氣流回流至落料管，有效沖抵落料管內物料下落時產生的誘導風，從而減小導料槽內風速、風量、風壓，降低導料槽內正壓粉塵氣流。

 9. 抑塵箱設計為可抽拉結構，方便檢修和更換，設置多道抑塵擋簾，切斷誘導風進入導料槽內部的路徑，形成較為密封的腔體，衰減誘導風。

 10. 尾部密封箱內部設置多層擋塵簾，在膠帶尾部形成有效的密封空間，防止導料槽尾部噴粉。尾部擋料板采用加寬設計，將防溢裙板末端完全包裹，避免裙板側部漏粉現象。

 11. 防溢裙邊及夾持器雙層密封，主裙板隔離物料外溢，副裙板抑制粉塵飛揚。在與皮帶接觸的部位使用復合聚氨酯，使用壽命長，不損傷膠帶。

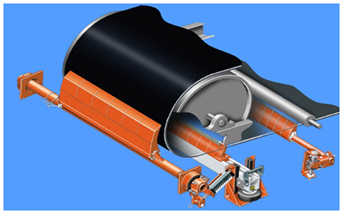

 12. 高品質的皮帶清掃器，優秀的端部感應機構，當刮刀磨損或皮帶跳動時刮刀面會自動跟進、補償，確保刮刀面與皮帶緊密接觸，從而實現良好的刮除效果。

 13. 回程清掃箱，水霧系統對膠帶粘附物料進行清洗，對膠帶的清潔更徹底， 聚氨酯刮刀在邊沖洗邊清掃的同時可更有效地保護皮帶不受傷害，沖洗水管與皮帶聯動節約水資源，水箱下面的排污管能將污水排放至指定的位置，徹底解決膠帶回程粘附物料引起的膠帶跑偏和環境污染問題。

 14. 排渣滾筒軸為雙錐體結構，便于排渣，滾筒外殼與主軸通過一組輻板連接，排渣快速、徹底；有效避免滾筒積料。

 15.小型噴霧分兩部分組成，分別為水電控制系統和噴灑組件。噴灑組件安裝于導料槽的鋼蓋上，易于現場拆裝、維護，噴頭從導料槽頂部伸入鋼蓋下，通過可調球形接頭，保證在30度范圍旋轉噴頭，噴頭端部為120度帶錐噴口，起霧范圍大，面積廣。

 16. 布袋除塵器，內部扁布袋采用PTEF微孔覆膜復合濾袋，具有透氣性好、耐腐蝕，容易剝離粉塵等優良性能。安裝在導料槽末端頂部，直接吸塵，無須架設較長的吸風管道和排塵管道。除塵器體積小、重量輕、耗能少，維護工作量小，配合慣性抑塵導料槽使用，除塵效力高。

 17. 干霧抑塵系統

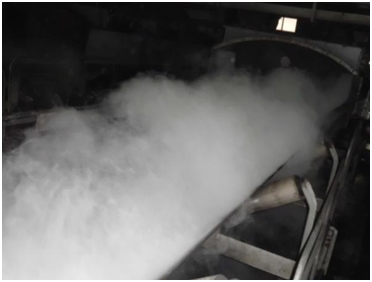

干霧抑塵技術是通過“云霧”化的水霧來捕捉粉塵，讓水霧與空氣中的粉塵顆粒結合，形成粉塵和水霧的團聚物，受重力作用而沉降下來，實現源頭抑塵，可以有效解決局部封閉/半封閉狀態下無組織排放粉塵的處理難題，如進料斗和給料機等裝卸區域的除塵。

自動化控制系統為用戶提供遠程和就地兩種操作模式，在遠程控制模式時，可自動接收遠程觸發信號啟動或者停止系統產生干霧；在就地控制模式，操作人員可以操作按鈕啟動或者停止干霧系統。用戶還可以通過實際情況對噴霧時間進行修改，做到人性化設計。干霧抑塵系統具有抑塵效率高，針對10μm以下可吸入性粉塵治理效果高達96%；能耗低，操作方便，全自動控制；設備投入少，運行、維護費用低等特點。

微米級干霧抑塵裝置的組成部分主要有微米級干霧機、螺桿式空氣壓縮機、配電箱、水氣分配器、水氣連接管線、儲氣罐、電伴熱帶、控制信號線、萬向節噴霧器總成組成。

     微米級干霧抑塵裝置的組成部分主要有微米級干霧機、螺桿式空氣壓縮機、配電箱、水氣分配器、水氣連接管線、儲氣罐、電伴熱帶、控制信號線、萬向節噴霧器總成組成。

    ①微米級干霧機：干霧抑塵機由流量控制系統、多功能控制系統和電控系統構成，采用IP55級防護標準。面板上有氣、水壓力表和電控系統按鈕，且設有集成化編程的電控模塊實現自動控制。

    ②螺桿式空氣壓縮機：為干霧抑塵系統提供標準的氣源。

    ③儲氣罐：將螺桿式空氣壓縮機排出的壓縮空氣儲存，為微米級干霧機瞬時用氣儲備足夠的空氣。

    ④配電箱：配電箱是整個裝置的配電系統，根據用電功率的不同，配電箱略有區別。

    ⑤水氣分配器：通過水氣分配器實現水、氣、電主管線與萬向節噴霧器總成的連接，并根據現場情況通過PLC控制實現各萬向節噴霧器總成分別噴霧。

    ⑥萬向節噴霧器總成：由噴頭、噴頭固定座、萬向節接頭、防護鋼管、水、氣連接管組成。噴嘴的周?chē)O(shè)置鋁合金殼體并配接水氣管線構成萬向節噴霧器總成。球形鋁合金保護殼體可調節噴霧方向，并可防止物料在運輸過程中直接撞擊噴嘴。

    ⑦水氣連接管線：用于微米級干霧機和噴霧器的連接。

    ⑧電伴熱帶：用于冬季保溫防凍（某些場合適用）。本系統如需要冬季防凍措施，各個系統以及所有水管道都可以加裝暖板或電伴熱帶加熱，而且可配套安裝保溫防凍材料。

    ⑨控制信號線：用于微米級干霧機的控制系統。

     微米級氣霧抑塵優勢及效果分析

1、微米級氣霧抑塵優勢

與傳統除塵裝置對比，具有以下優勢：

       ⑴在污染的源頭——起塵點進行粉塵治理。

⑵抑塵效率高，針對10μm以下可吸入性粉塵治理效果高達96%，避免矽肺病危害。

⑶水霧顆粒為氣霧，在抑塵點形成濃而密的霧池。

⑷耗水量小，物料濕度增加重量比0.02%-0.05%,物料(煤·焦炭)無熱值損失,無二次污染。

⑸占地面積小，操作方便，全自動控制。

⑹設備投入少，運行、維護費用低。

⑺適用于無組織排放，密閉或半密閉空間的污染源。

⑻大大降低粉塵爆炸幾率,可以減少消防設備投入。

⑼冬季使用時車間溫度基本不變。（其它傳統的除塵設備，使用負壓原理操作，帶走車間內大量熱量，不得不增加車間供熱量）

(10)微米級氣霧抑塵裝置應用廣泛

微米級氣霧抑塵裝置具有超乎想象的抑塵能力：在汽車卸車溝、翻車機房、篩分塔、皮帶傳送機轉接塔的抑塵效率均達到90%以上，尤其是捕捉大小約10μm可吸入浮塵方面具有其他抑塵設備無法比擬的優勢。廣泛適用于火電、港口、礦業、鋼鐵、化工等行業的無組織排放場所固定污染源的密閉或半密閉空間。

2、微米級氣霧抑塵裝置效果分析

目前傳統使用的干式或濕式除塵設備有靜電除塵器、布袋除塵器、旋風除塵器和水噴淋等。由于干式除塵技術應用負壓原理，難以將分散污染源所有含塵氣體收集，并對粉塵的種類、濃度、比電阻和含塵氣體溫濕度等有一定要求，帶有一定的局限性，長期工作除塵效果不理想；在清灰作業時，易產生二次污染；這些除塵器占地面積大、耗能；一次性投入、運行和維護費用高。濕式除塵技術由于除塵效果不理想，且噴水量大，冬季無法正常使用，并有后續繁重的污水處理負擔，尤其是電力、鋼鐵行業的物料對用水量太敏感，所以濕式除塵技術不能滿足當今環保的需要。而微米級氣霧抑塵裝置由于在產生粉塵的源頭治理，故無需收集粉塵，無二次污染；而是利用噴射的水霧（氣霧）過濾空氣中的粉塵，使粉塵粘結、凝聚，聚結成團并在自身重力作用下沉降，尤其對10μm以下的可吸入粉塵，具有很高的抑制率，經環保部門現場監測抑塵率在96%以上，可杜絕矽肺病的發生；無其它干式除塵器對粉塵類型、濃度、比電阻和含塵氣體溫濕度要求的局限性；它體積小，便于安裝，節能；一次投入、運行和維護費用極低。
